PCB内层的通孔与电源层间距
(
2020-07-13
阅读 440
)
阅读
440
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

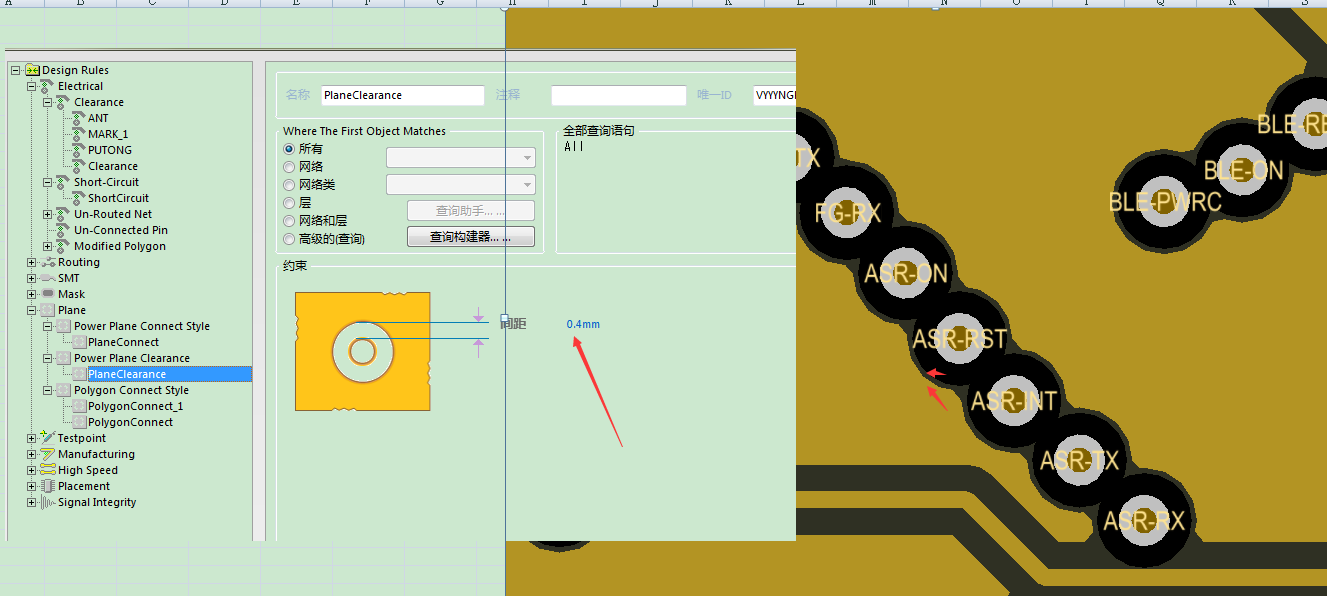

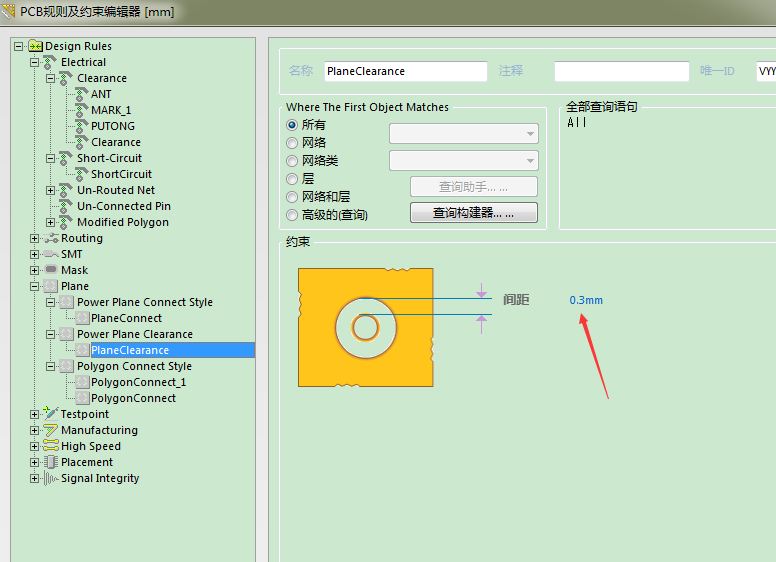

楼主，正负片距离可以在规则里面设置的。请按下面步骤！

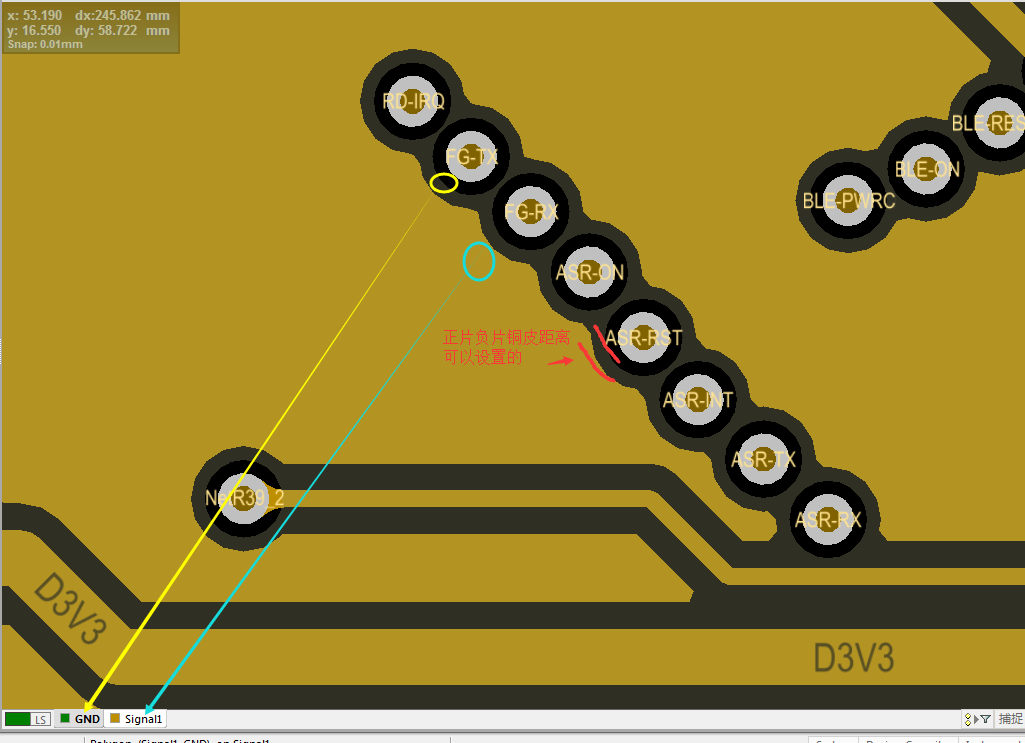

<span style='color: rgb(17, 17, 17); font-family: 微软雅黑; font-size: 14px; line-height: 21px; background-color: rgb(255, 255, 255);'>您好有一个问题咨询一下：4层PCB， 一个通孔：内环直径0.3mm，外环直径0.6mm，设置的铺铜间距是0.3，设置的电源层间距也是0.3.</span><br/><span style='color: rgb(17, 17, 17); font-family: 微软雅黑; font-size: 14px; line-height: 21px; background-color: rgb(255, 255, 255);'>这个通孔在内层L3没有走线连接，如果L3设置成电源层，那么L3和这个通孔的内环间距是0.3mm，说明这个通孔在电源层没有pad，但是如果L3设置成信号层，铺铜和这个过孔外环的间距是0.3mm, 这个时候通孔在内层L3有焊盘了？这是为什么？ 我看gerber文件，通孔在内层无连接，都是无焊盘的。</span>
