金属槽和非金属槽
(
2020-06-28
阅读 638
)
阅读
638
(0)
(2)
精选留言
写留言
张**( 5***5G )
(0)

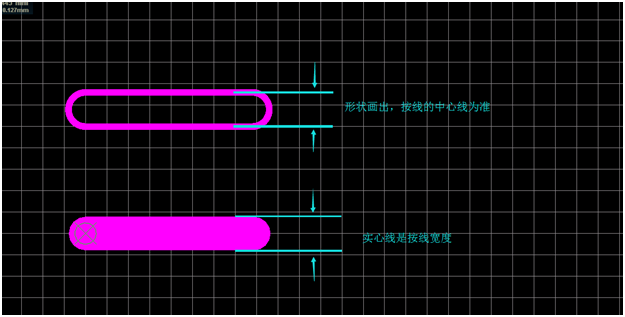

楼主,开非金属槽用keepout可以,那么您边框线也要在keepout层绘出来,机械层就不要设计边框线。用轮廓线还是用线宽表示开槽都行,如下图:
板内开金属槽建议Protel 99 SE设计长条槽采取下图,用Pad一个个孔叠加成一个长条槽。
虽画时需要点时间,但这个成品就是您所要的效果,因软件自身有限请按下图规范化设计。
官方工作人员
(0)
好的,谢谢
我用PROTEL画板,请问在板内开金属槽(如双面板焊扁管脚)用mechanical1可以吗?开非金属槽用keepout可以吗?另外,是画轮廓线还是用线宽表示开槽宽度?
