CAM350工艺边问题
(
2020-06-28
阅读 1593
)
阅读
1593
(0)
(4)
精选留言
写留言
陈**( 8***7W )
(0)
CAM350拼版怎么添加邮票孔和工艺边,需要在哪个层操作
官方工作人员
(0)
请同您唯一正确的边框线圈(直径0.3mm)至少10个圈为一组(上下各一排,上下间距需要2mm)圈中心距离需要1mm以上
许**( 4***8A )
(0)
谢谢!辛苦了
张**( 5***5G )
(0)

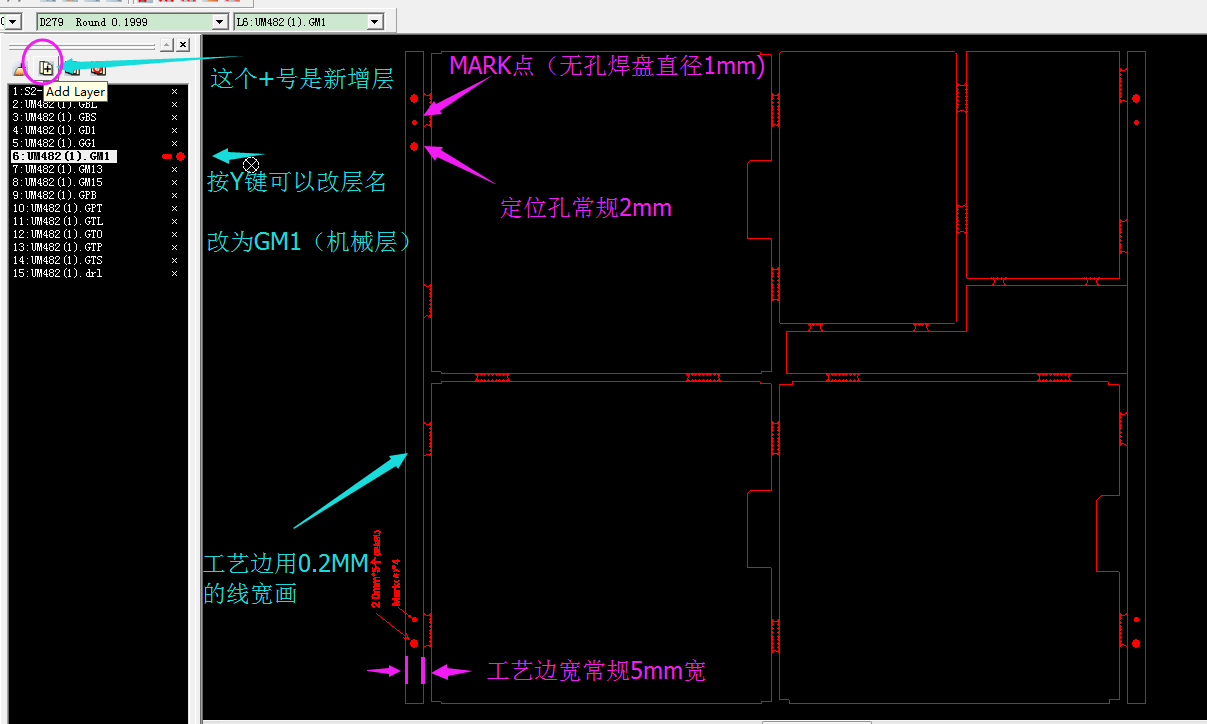

楼主,GERBER文件里面拼板,麻烦新增一个层(命名为GM1层名)把您唯一正确的边框及需要成形的螺丝孔,都COPY至GM1层。
您好,我这边使用的是PADS绘制PCB,导出GERBER后用CAM350拼板,拼板后发现PCB需要增加工艺边,麻烦问下,CAM350在哪一层增加工艺边,具体方法如何增加。
