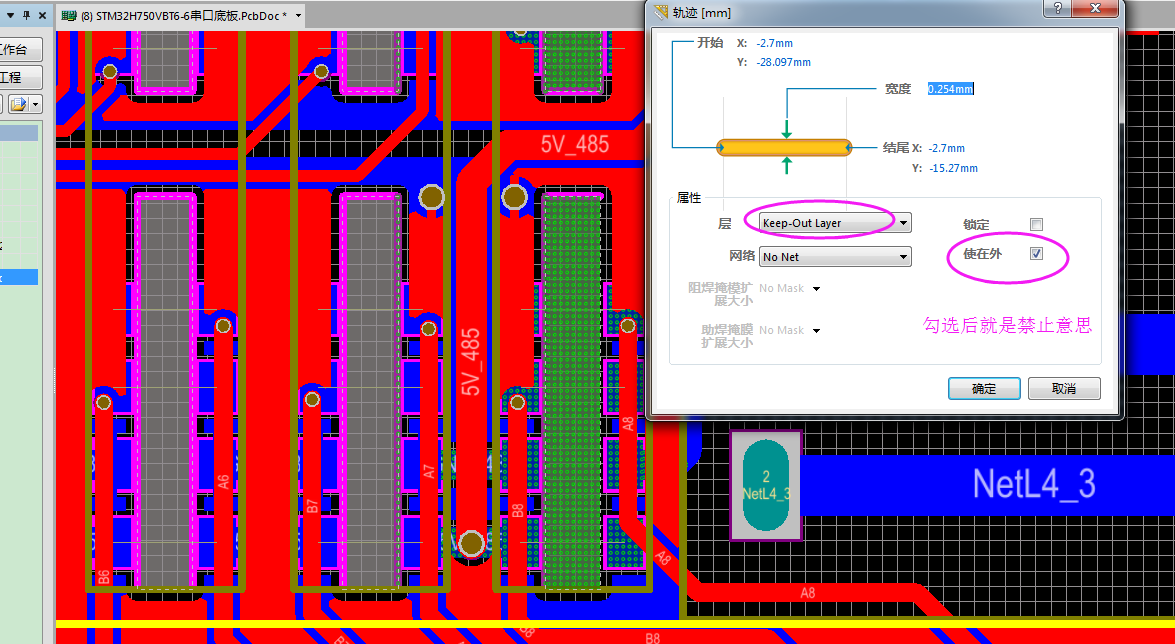

张**( 5***5G ) (0)楼主，没开槽有二个问题。需要开槽的线不要勾选择KEEP-OUT（使在外），勾选择就禁止的意思。生成GERBER自检，你能发现没有您KEEP-OUT层画的元素。
问题二是，您的Board cutoutI 不可以做为槽使用，这个只能做为3D效果的参考。请打开连接了解！https://www.jlc.com/portal/server_guide_10142.html
官方工作人员 (0)![5S~_GJH`EQ005B5]21$L$]Y.png](/uploadfiles/image/20200622/1592820928240011492.png "1592820928240011492.png")

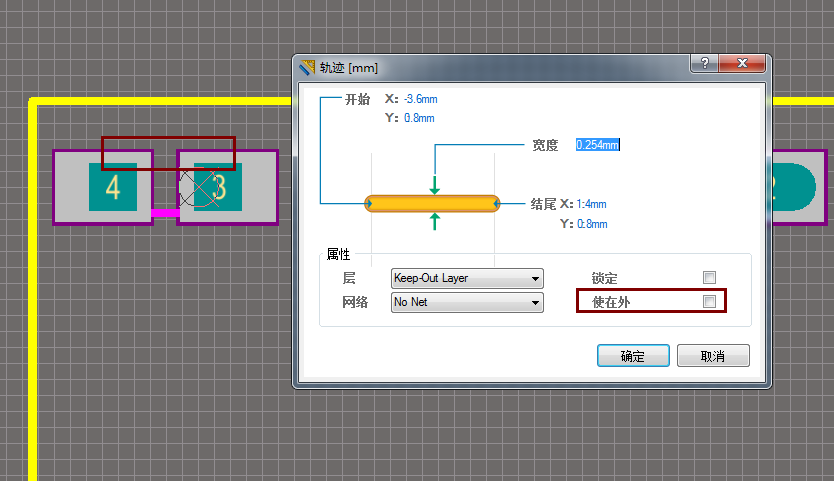

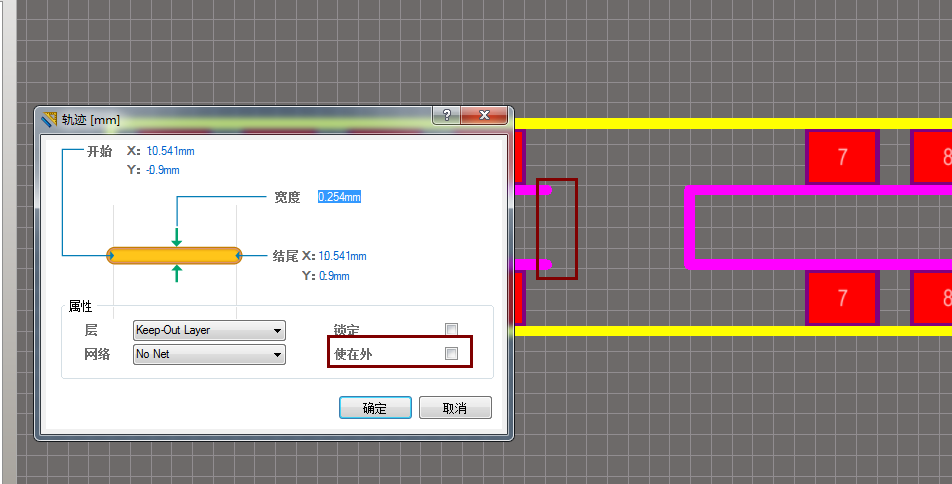

图1是我的文件中没有给开槽的封装，我检查我的封装所有的keepout层我都没有点“使在外”，然后图2是我PCB中给开槽的器件封装，它这个跟前面那个器件封装一样也没有点“使在外”，两个一样的画法出来的效果不一样。
