长圆孔的问题
(
2020-06-22
阅读 836
)
阅读
836
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

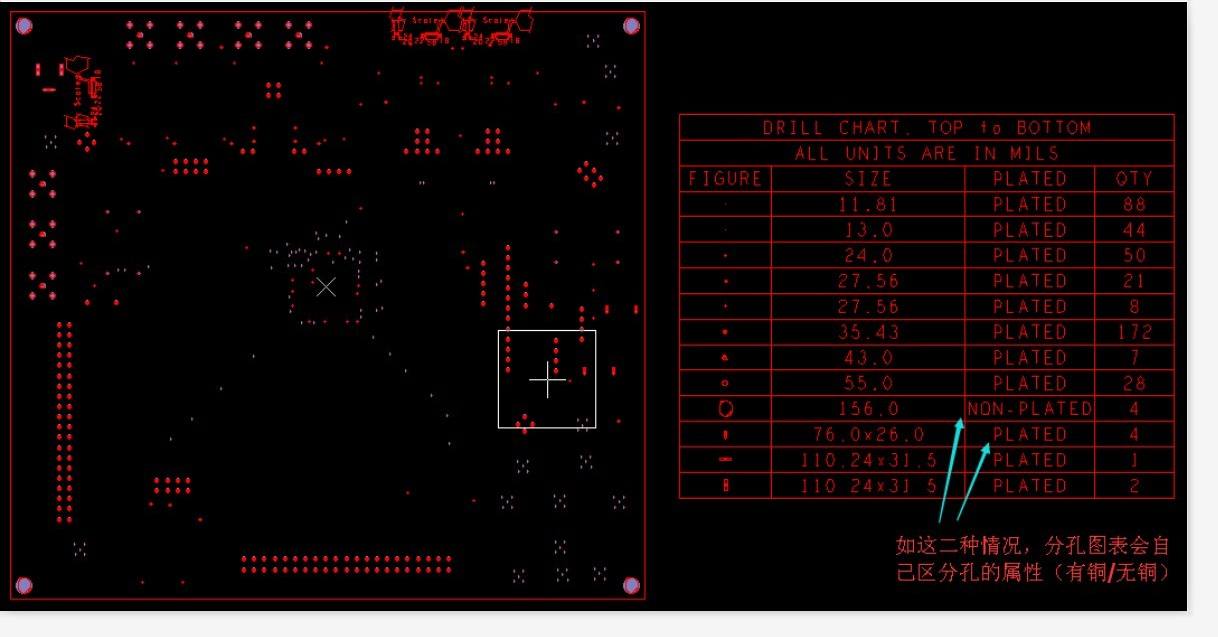

楼主，是您软件本身bug，麻烦您一定要分孔图表，有了孔位图表CAM工程会按表格大小调整长圆孔大小。如没有，那则直接漏长圆孔，如下图：
https://www.jlc.com/portal/server_guide_10063.html
我在板子上设计了一个长圆孔的焊盘，如下：<img src='https://www.jlc.com/portal/ueditor/themes/default/images/spacer.gif'/><img src='/uploadfiles/image/20200622/1592806823133049825.png' title='1592806823133049825.png' alt='捕获0.png'/><br />其中灰色的部分是孔洞，蓝色部分是边框。为了确保设计无误，我用你们提供的下单助手传送了gerber文件，观察实物仿真图。我发现图上是这样显示的：<img src='/uploadfiles/image/20200622/1592807022944069230.png' title='1592807022944069230.png' alt='捕获1.png'/><br />这与我的设计好像并不相符。不知道是我设计有问题，还是下单助手有bug，请帮我看一下。
