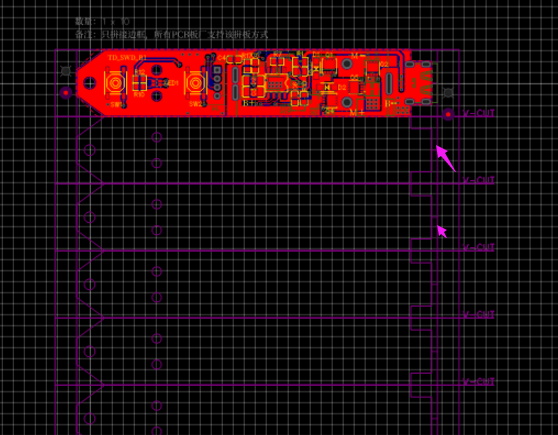

PCB拼版,上传后右侧显示区是这样的,是不是正常的,是不是这样就可以了
(
2020-06-22
阅读 602
)
阅读
602
(0)
(2)
精选留言
写留言
张**( 5***5G )
(0)
楼主,右则USB处为(2D图)板框与工艺边有距离,无连接,直接造成散落。您这个拼板思路都是错的,麻烦上下加工艺边,不要左右加工艺边。V割拼板长宽需要满足70*70mm以上,请优化
官方工作人员
(0)
之前用AD设计上一个版本时就是这样做的。这个软件是第一次用,你们业务专员没和我说这些,让我下单时选择需要确认生产稿,这块板子是不是还可以做修改呢?
