张**( 5***5G ) (0)楼主，用board cutout画的元素是肯定不会挖孔的，如您用Keepout层画的形状叠加在board cutout上挖孔了，分析是您板子其它层没有边框线，那么取Keepout层元素做边框成形了，所以给你挖槽。记住机械层和Keepout层同时都有完整边框线，只取机械层元素成形，是不理会Keepout层的元素的。

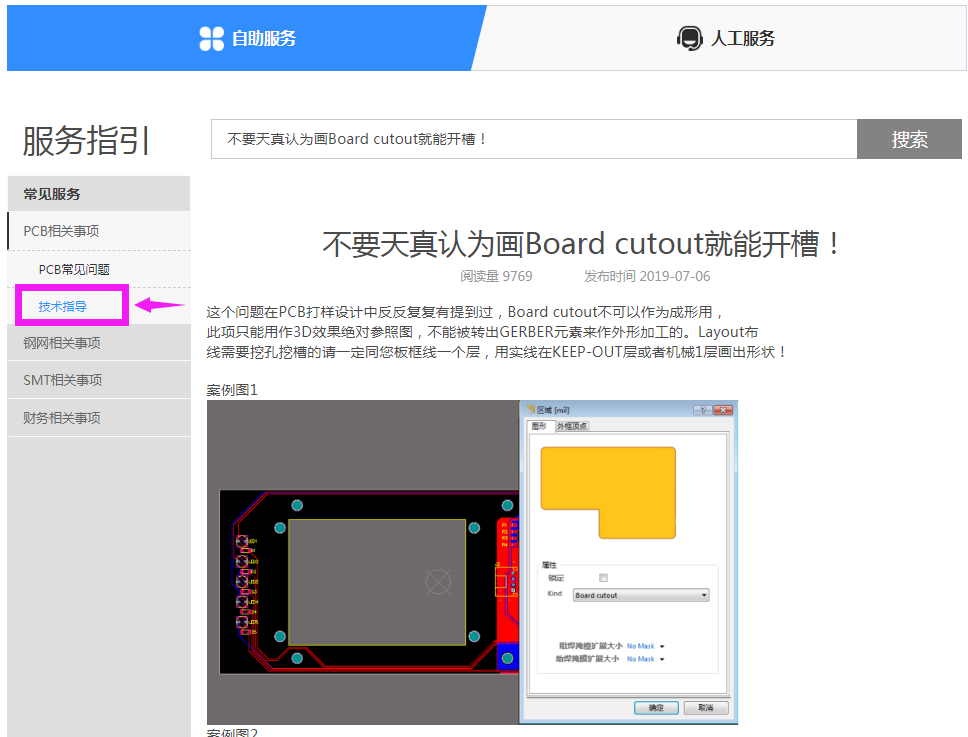

不要天真认为画Board cutout就能开槽！https://www.jlc.com/portal/server_guide_10142.html
