多块电路板拼接成一块大板进行加工
(
2020-05-28
阅读 553
)
阅读
553
(0)
(6)
精选留言
写留言
贾**( 4***1A )
(0)
我增加了工艺边,然后板子加工好后需要用V割把工艺边连接处割一下:
官方工作人员
(0)
会V割的
张**( 5***5G )
(0)
关于拼板邮票孔制作规范https://www.sz-jlc.com/portal/server_guide_10181.html
1. 邮票孔:建议5至8个0.60mm(直径)的孔为一排(要双排)为一组。
2. 双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。
3. 孔边到另一个孔边间距至少要保证0.25mm至0.35mm(以保证有足够的支撑)。
4. 建议邮票孔加在板框线的中心线或伸到板内1/3 ,如板边有线必需避开。
5. 加完邮票孔,孔两边的外形一定要用直线或(弧线)连起来,便于走刀确定位置,以免多走刀。
贾**( 4***1A )
(0)
这个工艺边和拼接是需要我自己画吗?邮票孔怎么画有教程吗
张**( 5***5G )
(0)

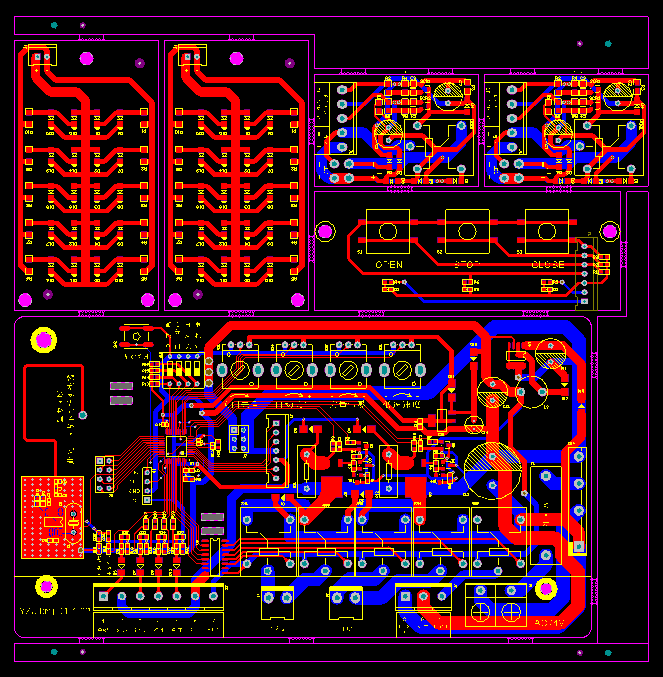

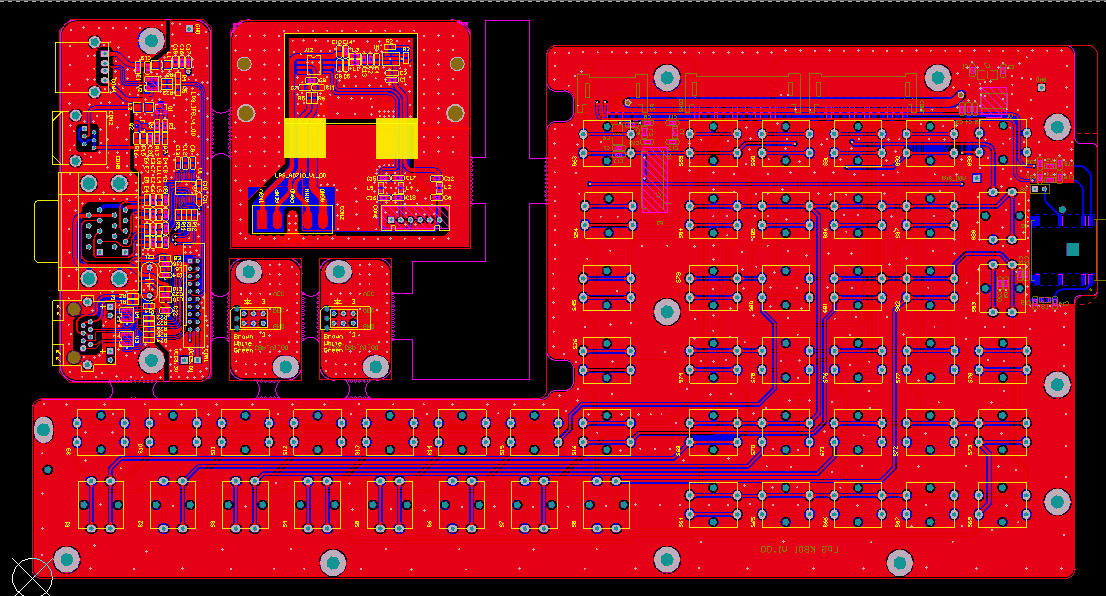

楼主,最多5款拼一个拼板,建议采用邮票孔拼板,如下图:
你好,我这个项目设计有10多块不同的小电路板,我想把它们拼接在一起做成一个大的板子,方便后面的加工,请问这个如何实现比较好?或者需要注意什么事项?
