如何只让一个过孔顶层露铜，不要覆盖阻焊
(
2020-05-25
阅读 392
)
阅读
392
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

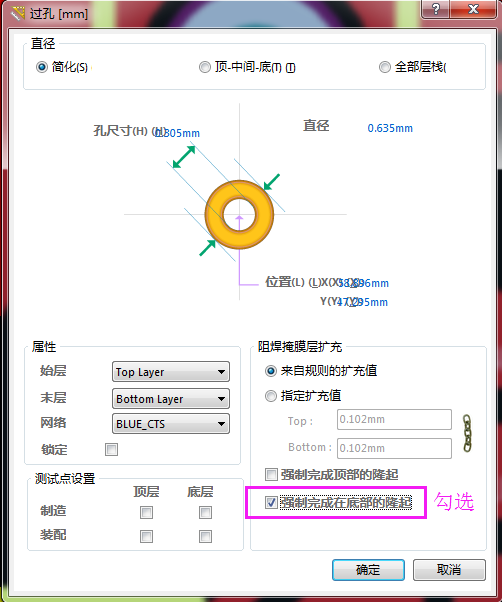

楼主，过孔顶层露铜，不覆盖阻焊，底层覆盖阻焊，如下图设置，然后一定一定您自己生成GERBER文件。
建议您直接把孔的属性改为PAD（焊盘孔）设计，同样如上图勾选
，投PCB文件。
二种方法您二选一，谢谢！
