焊盘孔离板边的距离最少多少，才保证孔不会被打破
(
2020-05-23
阅读 405
)
阅读
405
(0)
(1)
精选留言
写留言
张**( 5***5G )
(1)

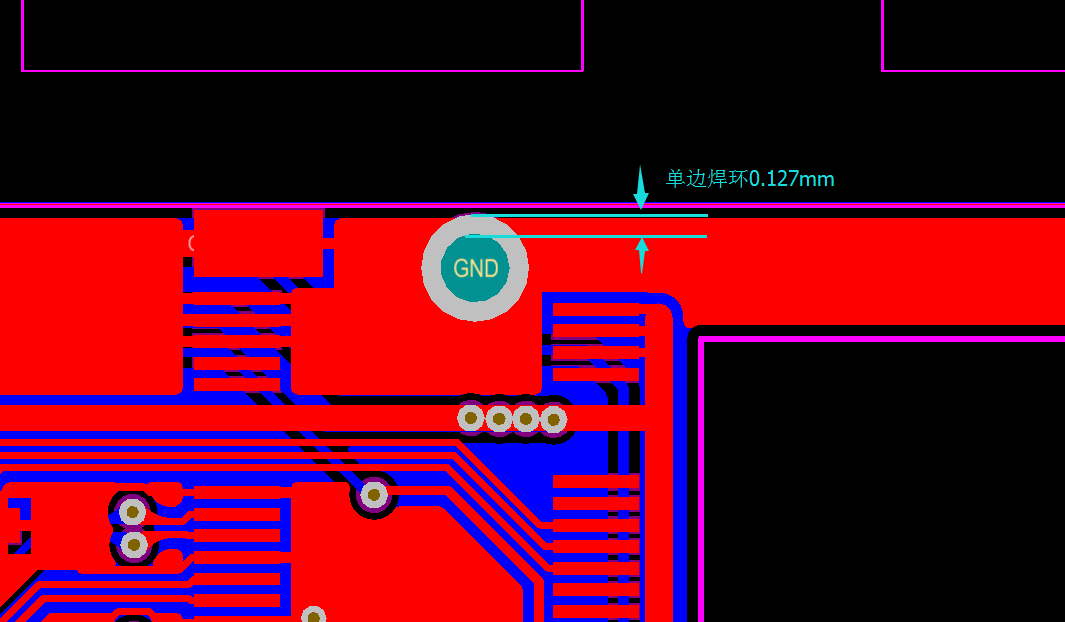

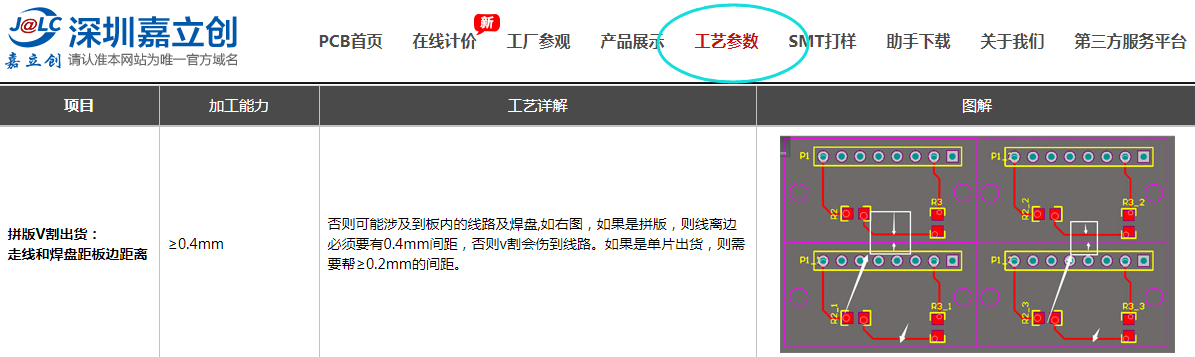

楼主，孔要沉铜，那么孔加大做补偿（0.15MM，单边就是0.075MM）焊盘的单边焊环按0.127mm，外形公差正负0.2mm,保证孔不会被打破至少要0.4mm以上安全距离。
在板边有一些带焊盘的零件引脚，孔边离板边多少距离，这样孔才不会打破？不是邮票孔，
