AD20设计4层板，生成gerber注意事项及打样时的层压顺序问题？
(
2020-05-23
阅读 1058
)
阅读
1058
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

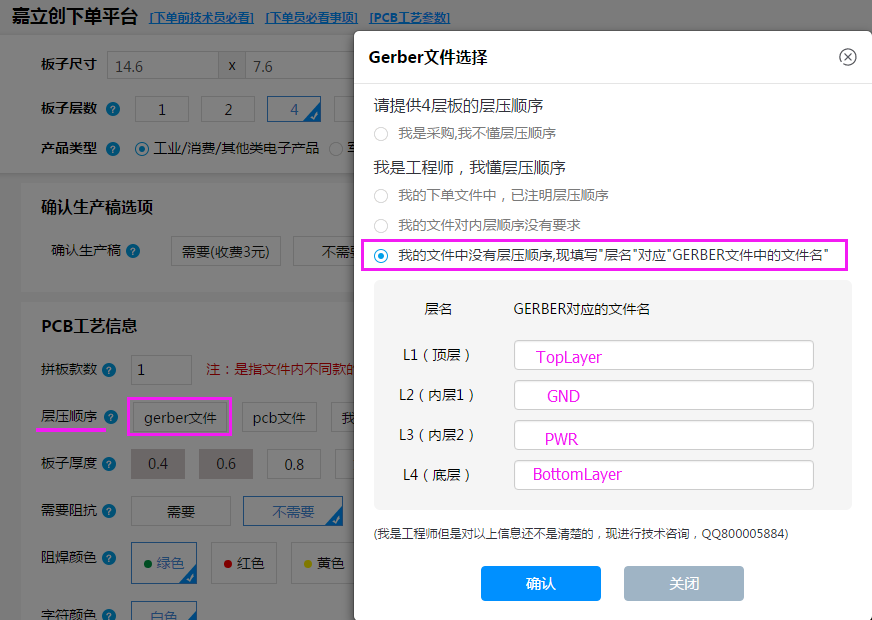

您好，层压顺序如下图备注好，生成光绘文件，Gerber及钻孔NC Drill时建议格式都设成一样，英制2:5。
问题1：现在的板层顺序为：TopLayer、GND、PWR、BottomLayer，采用JLC7628层压结构，打样时生成gerber如何描述层压顺序？是否将gerber全部打包上传就行了？<br />问题2：AD20设计的4层板，生成gerber在选择出图层时，需要勾选中哪些内容？单位使用mil、5:2。<br />问题3：钻孔直径用的mm，生成NC Drill时使用的mm、4:3，是否需要将单位设置为mil？
