PCB拼板
(
2020-05-15
阅读 378
)
阅读
378
(0)
(1)
精选留言
写留言
张**( 5***5G )
(0)

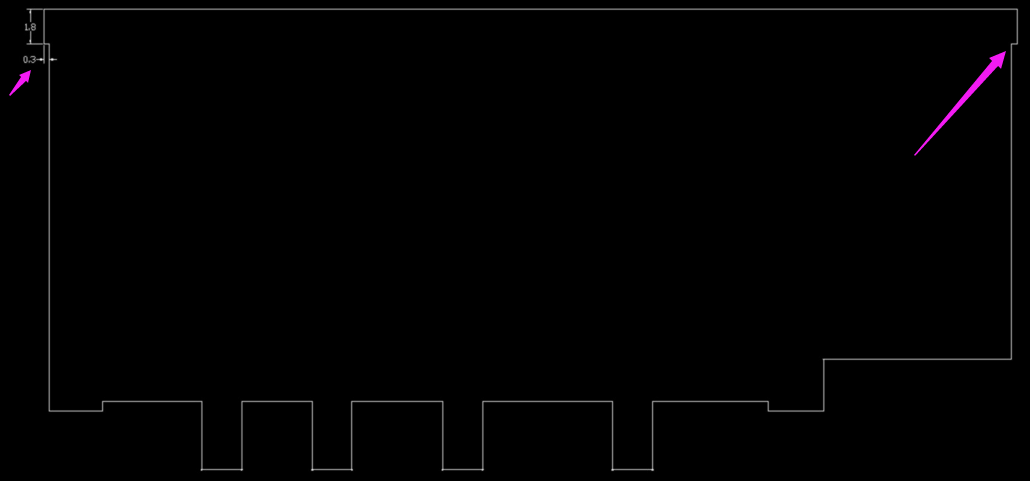

楼主，建议您左上及右上角凸点（0.3*1.8MM）拉平，方便左右加工艺边，V割拼板。
V割成形原理只走直线。
如下PCB拼板是否OK，如果不行，请帮忙看一下要怎么改<br/><img src='/uploadfiles/image/20200515/1589513880524014510.jpg' title='1589513880524014510.jpg' alt='33333333.jpg'/>
