袁**( 5***7F ) (0)虽然，文件中列出相关说明，但还是确认下扩展是哪些的文件，下次我们就清楚了关键性文件是哪些？
-

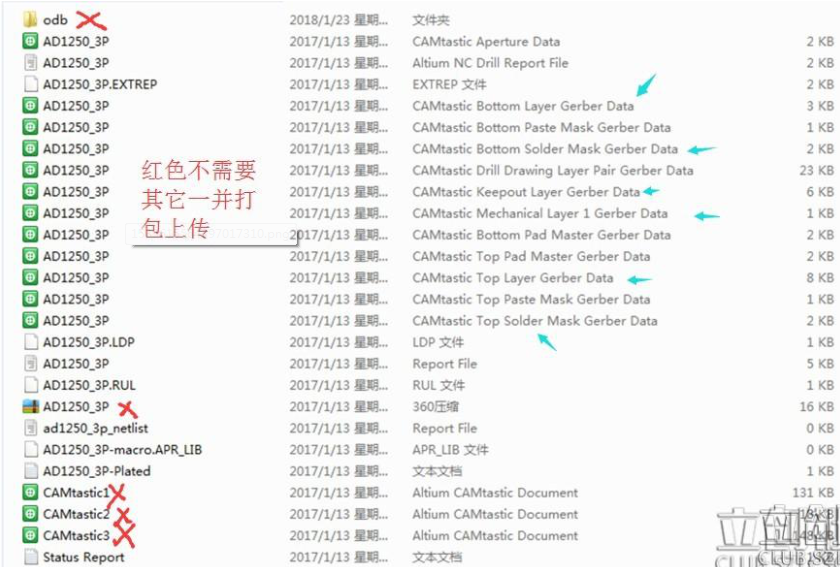

袁**( 5***7F ) (0)您好，请问，带蓝色箭头的是必须的吗？或者哪些文件是必须？
-
张**( 5***5G ) (0)楼主，不要上传CAMtastic1和CAMtastic2 文件
CAMtastic1 其实就是你生成GERBER文件自动生成的另存文件，这个可以不需要
CAMtastic2 其实也是你生成NC钻孔文件时自动生成的另存文件，这个可以不需要
请上传GERBER小文件在 project Outputs for ......这里面找
小文件如下：
GTL顶层线路 top
GBL底层线路 bottom
GTS顶层阻焊 top solder
GBS底层阻焊 bottom solder
GTO顶层字符 top overlay
GBO底层字符 bottom overlay
DRL钻孔层
GKO禁止布线层（边框） keepout
GDD一般不用，是分孔图，用来标注和分辨孔的大小位置
四层板多二个内层压层顺序比喻：TOP-VCC-GND-BOT TOP-GP1-GP2-BOT TOP-G1-G2-BOT
