帮看一下图纸问题，继电器脚孔定义不显示，设置在机械层对吧

( 2020-04-10 阅读 567 )

阅读 567

(0) (2)

精选留言写留言

张**( 5***5G ) (0)

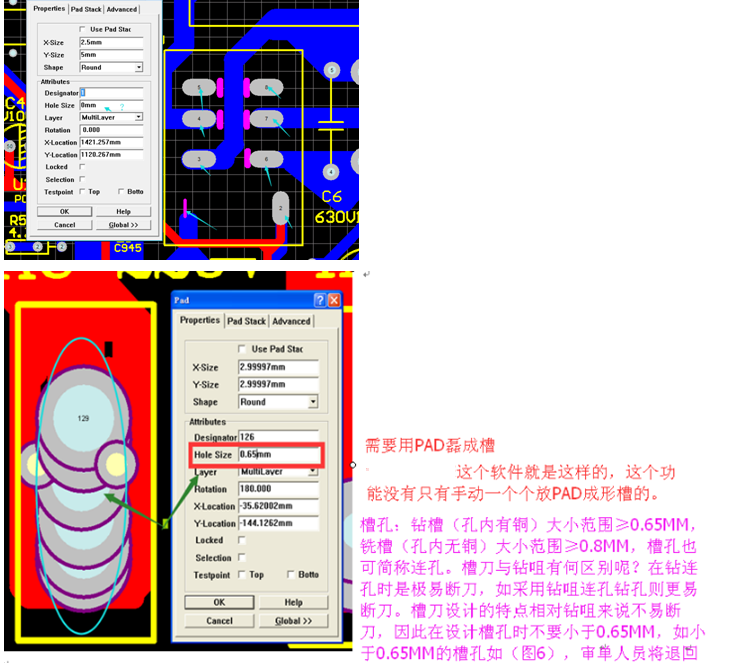

楼主，建议设计长条槽采取下图，用Pad一个个孔叠加成一个长条槽。
虽画时需要点时间，但这个成品就是您所要的效果，因软件自身有限请按下图规范化设计。请不要直接在机械1层画线，这样成品板会漏槽元素。
