双层板中如何设置焊盘孔为非金属化孔？
(
2020-04-08
阅读 1180
)
阅读
1180
(0)
(3)
精选留言
写留言
张**( 5***5G )
(0)
您好，不建议焊盘上放置Mechanical 1层画圆圈，方法如下：
官方工作人员
(0)

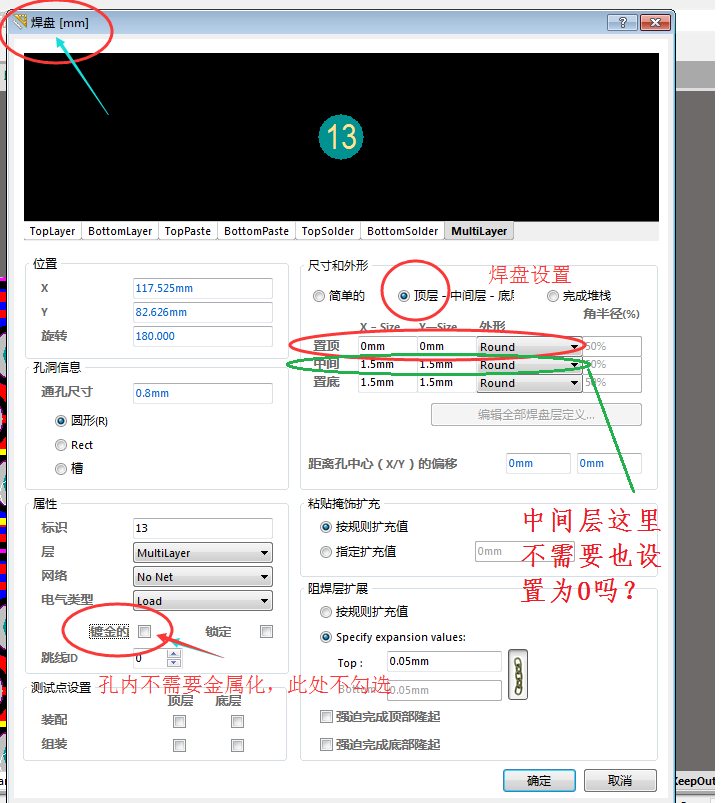

如图，请问中间层不也需要设置为0吗？ 我想要的效果相当于是双层板的焊盘局部像单层板焊盘那样便于维修。
在双面板中，有些多引脚的直插件要是遇到了故障就很难拆卸，不便于维修。所以在有些时候，我想在双层板上的多引脚插件焊盘上设置成像单层板一样的焊盘，即只有Bottom层，而且孔没有金属化的，该如何设置？ 是把焊盘设置成Bottom layer层，然后在焊盘上放置Mechanical 1层的孔径圆，不知道这样对不对？
