PCB可以做到内、外孔径为0.2/0.35mm的工艺吗
(
2020-04-08
阅读 658
)
阅读
658
(0)
(1)
精选留言
写留言
用户( 5***9A )
(0)

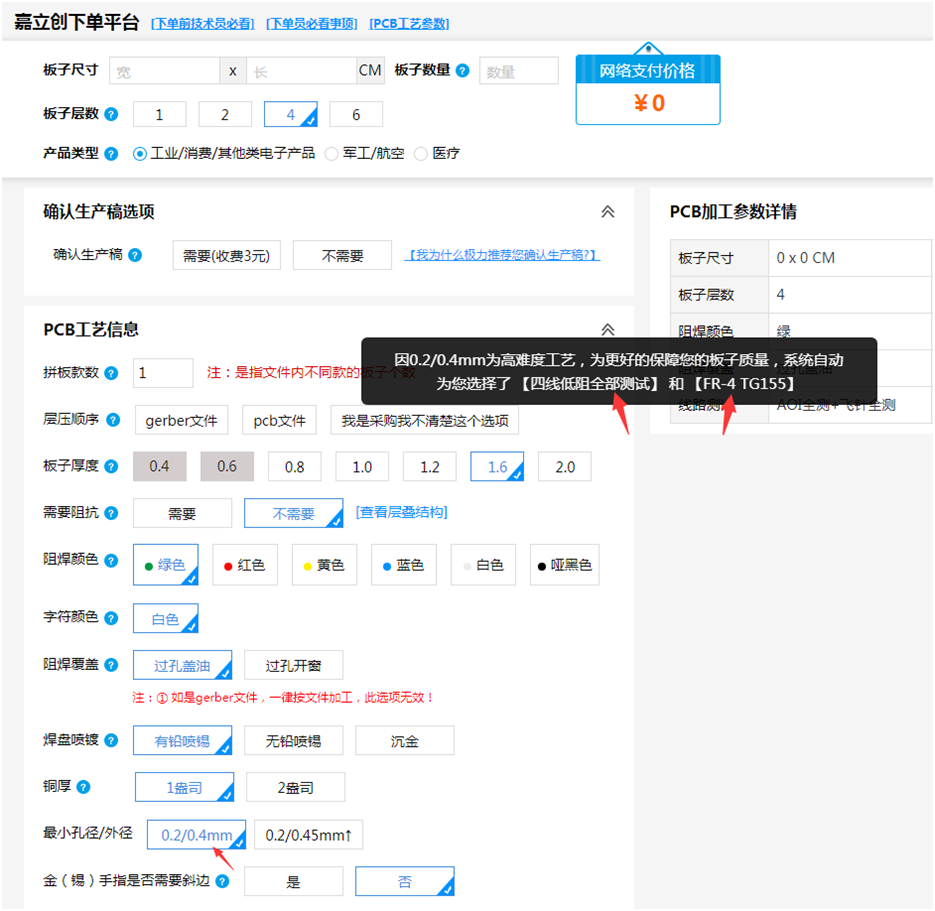

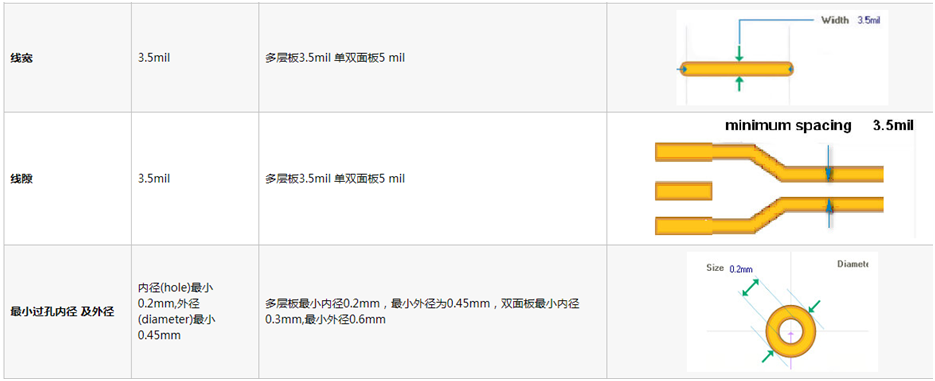

我司工艺能力表(https://www.sz-jlc.com/portal/vtechnology.html)对于这个有说明的,单、双面板能做的最小线宽线隙是5mil(0.13mm),最小过孔0.3mm(对应的过孔焊盘最小0.6mm);而多层板能做的最小线宽线隙是3.5mil(0.09mm),最小过孔0.2mm(对应的过孔焊盘最小0.45mm)。为满足客户高精密需求,对于多层板我司也可以制作最小过孔为0.2mm(对应的过孔焊盘最小0.4mm),需要您下单时选择好,我司系统会默认增加军工标准的四线低阻测试及TG155的板料,因此建议您把此孔外径改为0.4mm,谢谢!
PCB可以做到内、外孔径为0.2/0.35mm的工艺吗
