拼版后这个贴片的时候的坐标文件可以提供的吗?因为只能贴单面,所有有时候可能会在立创做板,自己去贴片的。
在GERBER文件里面拼板,GERBER文件没有网络,无法提供坐标文件

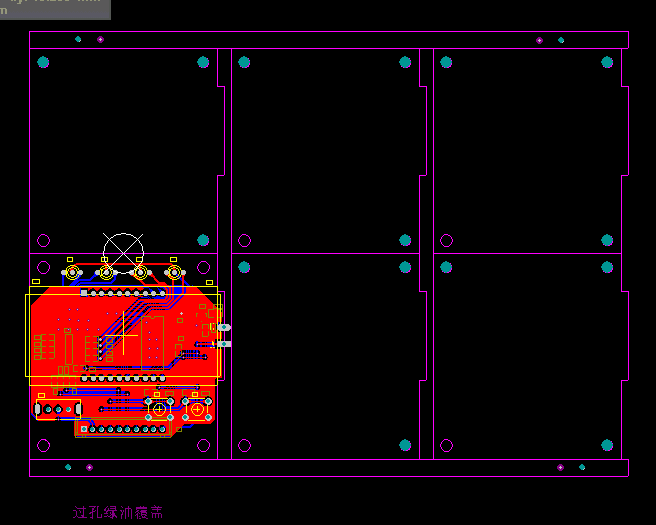

补充上一条,建议把拼板结构拼出来,原文件建议不要动,CAM工程会优化处理完左下角原文件后会COPY到另外五个空位,以保证成品一大片六小片都有实板,(提醒:工艺边上的定位孔及MARK点请加好)如下图:
您好,支持Protel 99 SE、DXP10、AD14、PADS9.5、CAM350 9.5(Gerber)格式的拼板文件,步骤建议只拼板子
板子要拼板出货,请问需要提供什么格式的拼板文件?是否有步骤说明文档?
