PCB阻抗设计
(
2020-03-23
阅读 643
)
阅读
643
(0)
(1)
精选留言
写留言
张**( 5***5G )
(1)

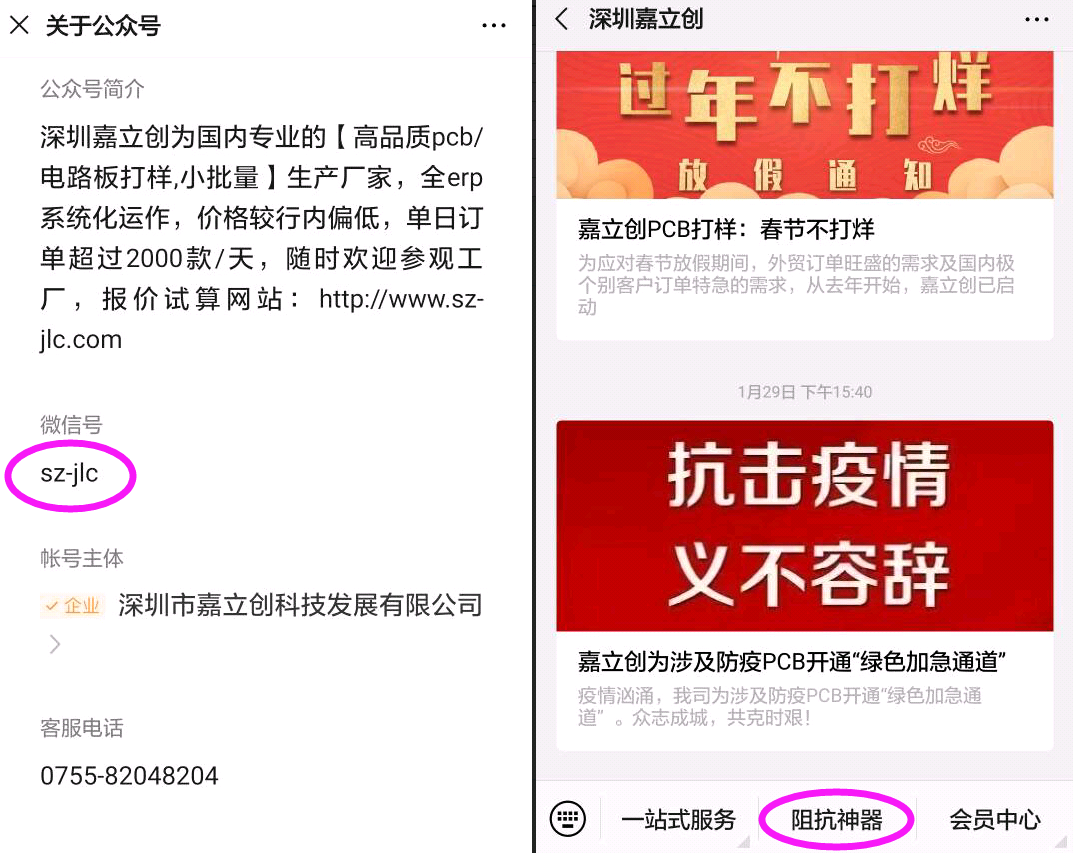

您好!对于阻抗板,需要您设定好阻抗值,并调整好线宽线隙等参数(详见:https://www.sz-jlc.com/portal/t6i1339.html),我司会按照IPC Class2标准控制线宽线隙,方法如下:1) 关注嘉立创微信公众号,然后选择“阻抗神器”

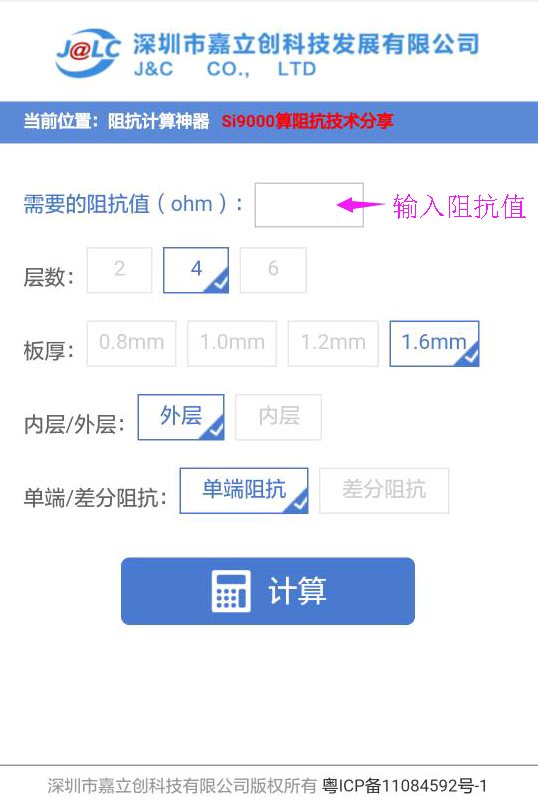

点击查看大图2) 输入要求的阻抗值,并选择“层次”“板厚”及阻抗线类型等参数后,点选“计算”后就会出现相关的线宽线隙参数
现在有双面板,其中有个通讯模组,PCB布线设计要求做个50欧的输入阻抗,请问如何设计?
