曹**( 6***8A ) (0)
是不是我确定好了层压结构，做好线宽控制可以了？
比如4层板，板厚1.6，我选择7628的层压结构，根据阻抗计算神器，得出11.55mil的线宽可以做到50欧姆的阻抗.那么在设计中我只要做到TOP/BOT层做阻抗控制的线走线宽11.55mil就可以了？其他的参数我不需要关注，是吗？
官方工作人员 (0)是的
-
张**( 5***5G ) (0)
您好！对于阻抗板，需要您设定好阻抗值，并调整好线宽线隙等参数(详见：https://www.sz-jlc.com/portal/t6i1339.html)，我司会按照IPC Class2标准控制线宽线隙，方法如下：

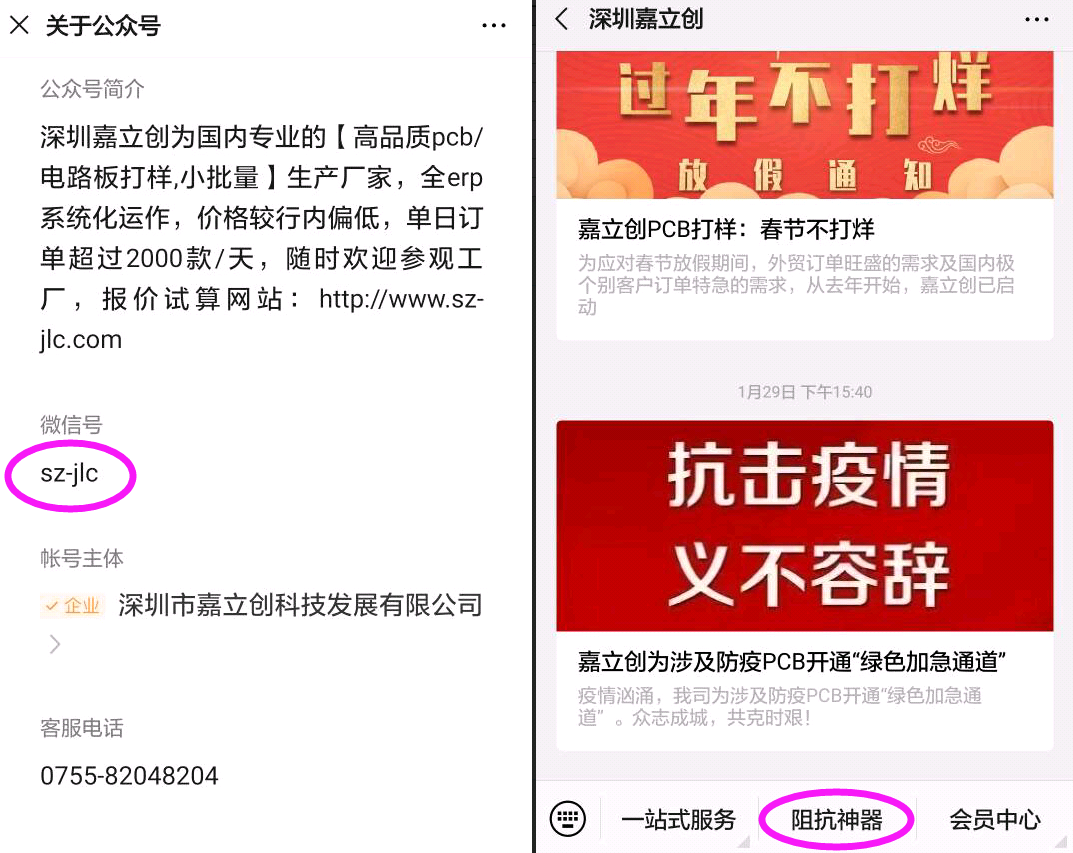

1) 关注嘉立创微信公众号，然后选择“阻抗神器”

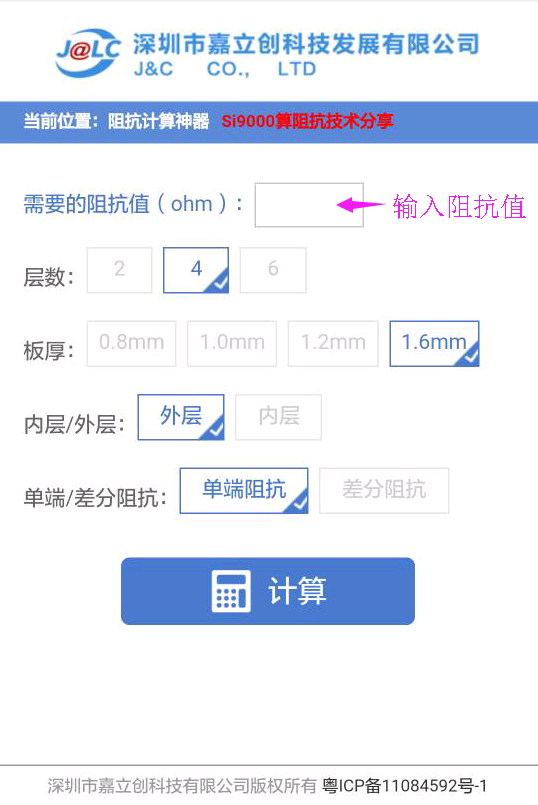

2) 输入要求的阻抗值，并选择“层次”“板厚”及阻抗线类型等参数后，点选“计算”后就会出现相关的线宽线隙参数
