精选留言
写留言
-
袁**( 1***6G ) (0)

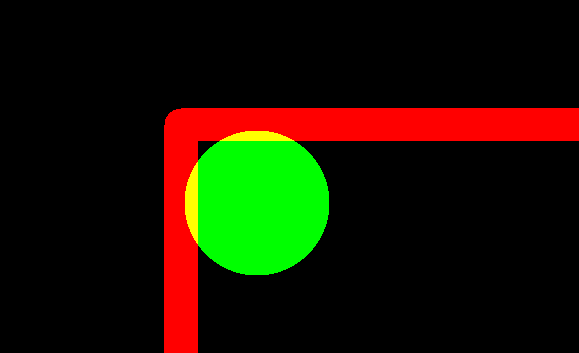

直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65
-
沈**( 2***7W ) (0)板子是化金的，此处镀铜只是为了保证板子的密封性，是不含电气属性的，不能做吗官方工作人员 (0)
您好，可以按半孔工艺设计，比喻5*20MM的槽，首先在机械1层把槽形状画出来，在5*20MM槽的周边零距离画2MM的线宽l围绕5*20MM的槽跑一圈，这根线记得顶底线路及阻焊层都得画（让这根线外露出来好上锡），在放0.8MM或1.0MM的半孔叠加在5*20MM的槽线上同时也叠加在刚才开窗的2MM的导线上。（板内槽半孔）这些半孔都是一个网络的。孔边到另一个孔边距离保证1.0MM以距离，成品后您自己磊锡填满。
官方工作人员 (0)可以做的
-

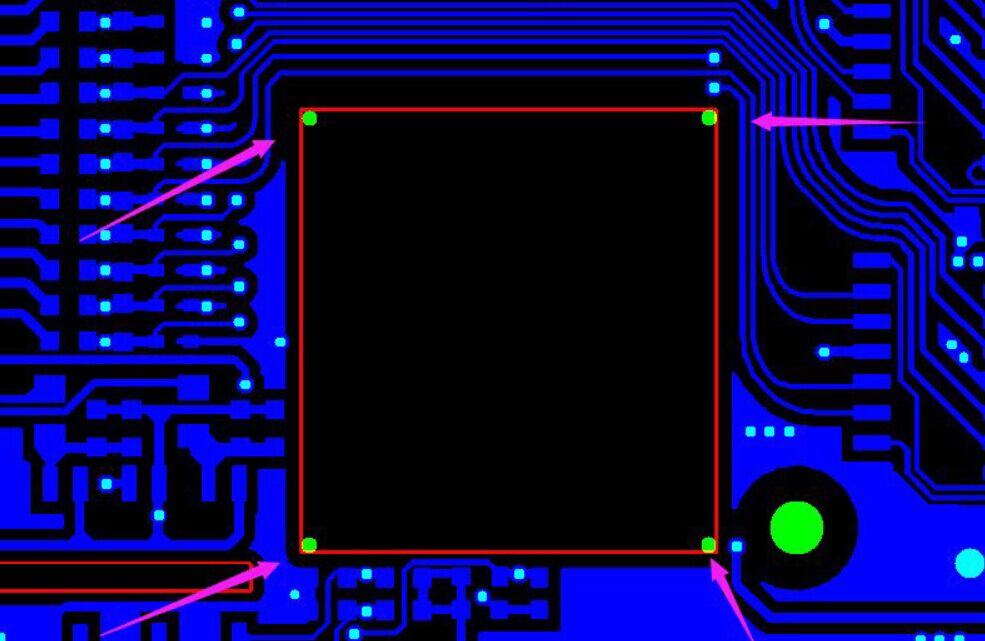

袁**( 1***6G ) (0)直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65
-
袁**( 1***6G ) (0)直角比较难做到，你可以在四个角各放一个孔，如下图，孔为0。65
-
用户( 5***9A ) (0)您好，这种不好加工，在喷锡时易爆孔脱落，建议做无铜槽孔（需要两面导通的可以在槽孔周围加小过孔相连）
