阻焊采用扩充开窗多少工程为了偷懒而买了单
(
2019-06-29
阅读 17725
)
阅读
17725
(0)
(0)
精选留言
写留言

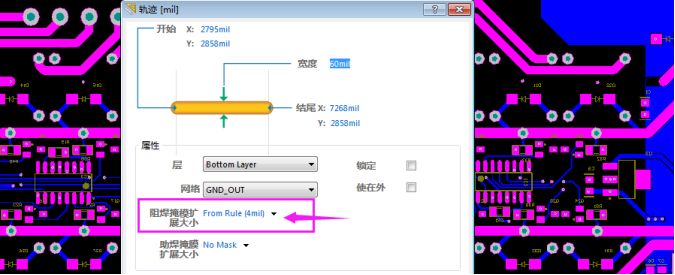

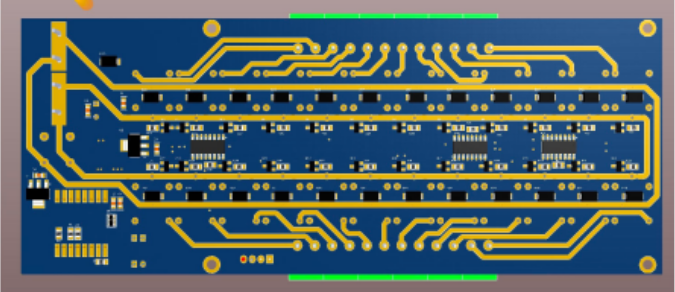

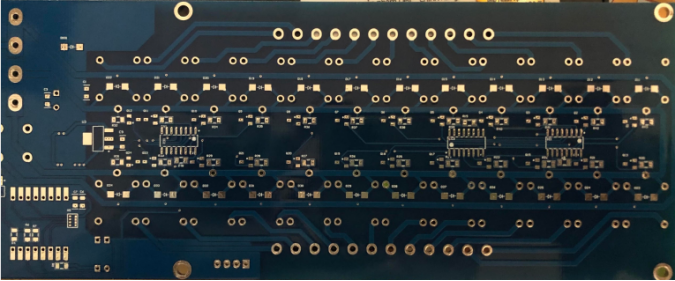

<p><span style="font-size: 20px;"> 因AD不兼容的问题时有发生，文件有开窗，也查看3D效果，成品板导线还是上了阻焊油。就因为你在导线上采用了扩充，您用的高版本有这个功能，但DXP10底版本就没有此功能所以我们也经常引导客户尽可能的发GERBER 文件下单，或是用“</span><a href="https://www.sz-jlc.com/portal/appDownloadsWithConfig.html" target="_blank" style="font-size: 20px; color: rgb(51, 51, 51); background-color: transparent;">嘉立创下单小助手</a><span style="font-size: 20px;">”下单，确认一下生产稿，以免发生问题！</span></p><p><span style="font-size: 20px;">如下面的案例：</span></p><p><span style="font-size: 20px;">下图是AD17设计的导线开窗，很美观。</span></p><p><span style="font-size: 18px;"><img src="/pictures/2019-06-29-18-18-50/bface6ad-d262-492c-932e-983f626b7452.png"></span></p><p><span style="font-size: 20px;">成品板效果</span></p><p><span style="font-size: 18px;"><img src="/pictures/2019-06-29-18-18-27/457e7fab-6235-4d01-945b-d5e19558fbfb.png"></span></p><p><br></p><p><span style="font-size: 18px;"><img src="/pictures/2019-06-29-18-21-05/1b82dc81-e92b-492a-ae68-98e481a19a9e.png"></span></p><p><span style="font-size: 20px;">如果需要某根走线或者焊盘开窗不盖绿油并喷上锡或者沉金，必须另外再添加solder层，</span></p><p><span style="font-size: 20px;">在solder层对应着需要漏铜的线路层开窗，不要扩充，您为了省布线时间，就要花打样时间。</span></p>
